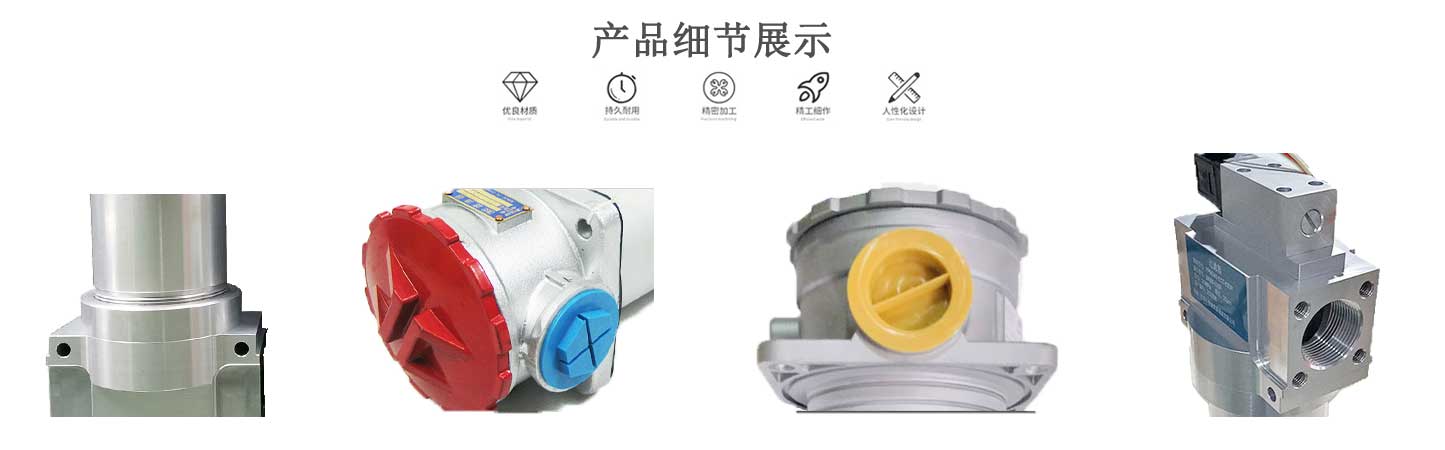

雙筒高壓過濾器SGF-H160

型號 : SGF-H160
過濾介質 : 液壓油
材質 : Q235B
工作壓力 : 32mpa
工作溫度 : 10-80℃
形式/結構 : 筒式
過濾精度 : 1-100μm
使用范圍 : 鋼廠

產品介紹
性能特點
技術參數
應用領域

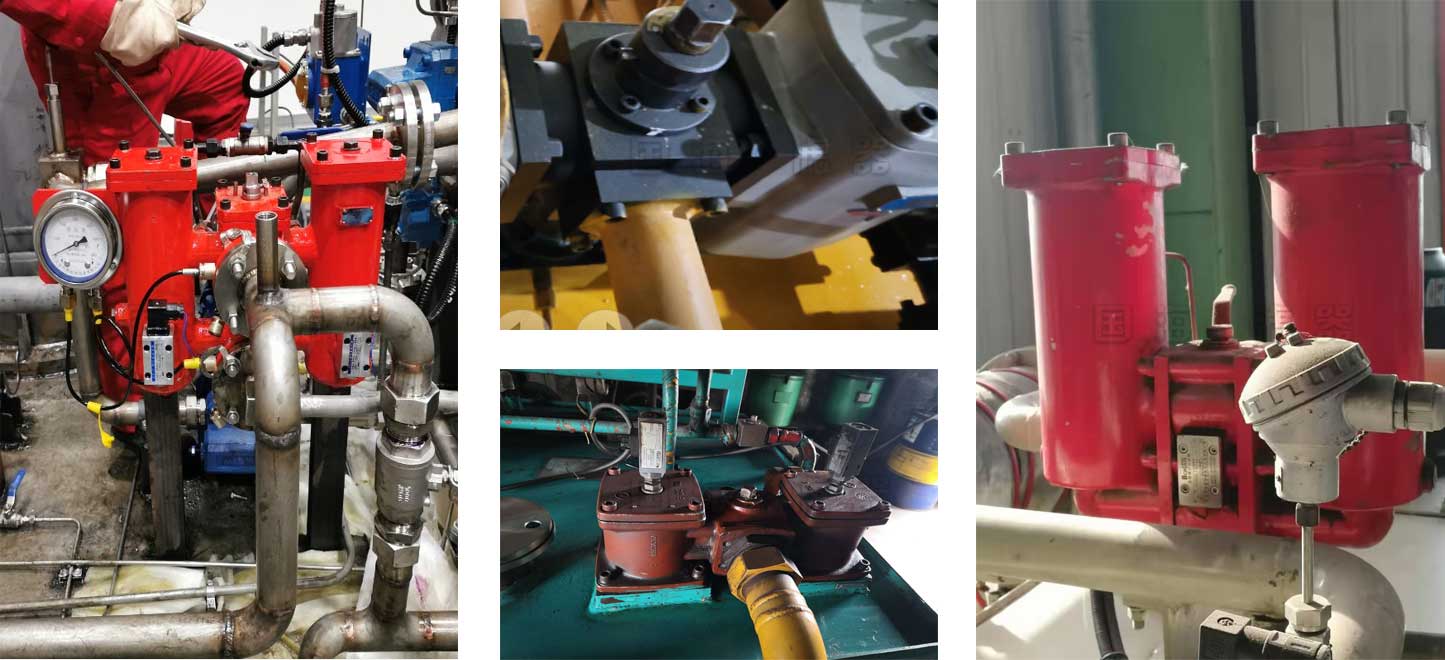

客戶案例

產品介紹：

雙筒高壓SGF過濾器安裝在油泵出油口高壓管路上，過濾器是用以保護控制元件及執行機構。特別是自動控制系統中的伺服元件及柱塞元件，可有效地防止污染避免故障，延長元件使用壽命。該過濾器由兩只單筒過濾器，換向閥、旁通閥、發訊器等組成，能使系統在不停機狀況下更換濾芯，適用于連續工作的液壓系統。

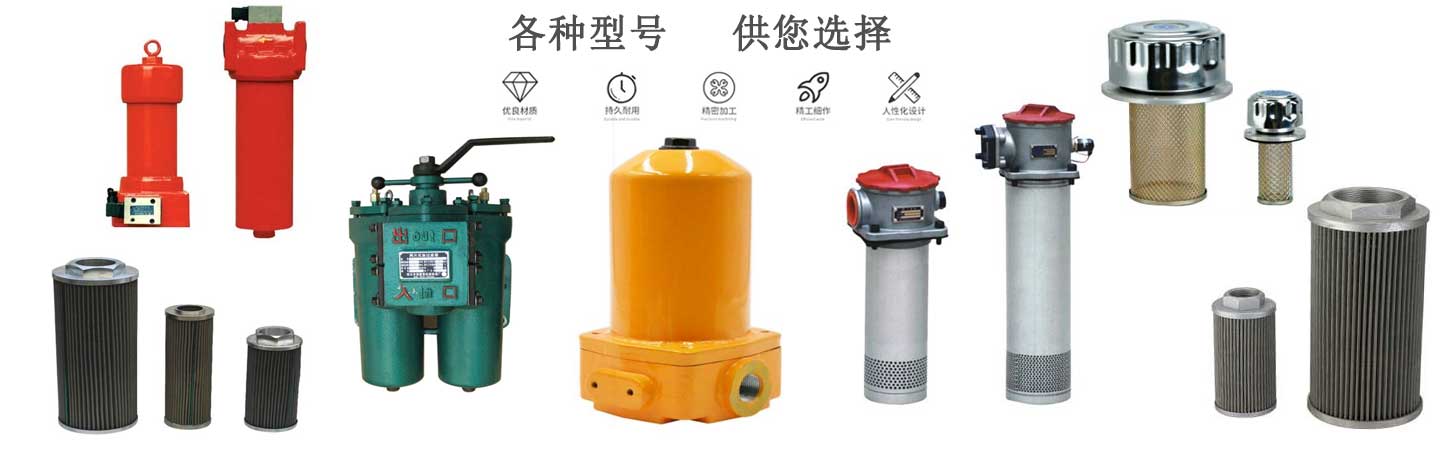

國海濾器相關產品推薦：
賀德克FMND系列雙筒過濾器 DFDKBN/HC160QAF10A1.X/-V雙筒高壓過濾器鋼廠潤滑站用SGF過濾器
性能特點

雙筒高壓過濾器SGF-H160屬于黎明過濾器中的一種，當其中一只過濾器的濾芯堵塞至壓差發訊器壓力指示值為0.5MPa時、發訊器發訊、這時必須更換濾芯。只要轉動換向閥、另一只備用過濾器即刻工作，這時只需旋開螺塞放完油、再旋下外殼、就可更換已堵塞的濾芯。需更換濾芯側過濾筒，允許少量?jī)?nèi)泄漏。如因故未能及時更換濾芯壓差繼續升至旁通閥開啟壓力0.6MPa時，旁通閥自動開啟，以避免由于壓力繼續.上升，濾芯破裂造成再污染，但用戶必須在發訊器發訊時更換濾芯。

技術參數

型號	公稱流量	過濾精度	公稱壓力	通經	連接方式	濾芯型號
SGF-H30x*	30	3 5 10 20	32	20	法蘭式	PLFX-30x*
SGF-H60x*	60			20		LH0060D*BN3HC
SGF-H110x*	110			20		LHO110D*BN3HC
SGF-H160x*	160			32		LH0160D*BN3HC
SGF-H240x*	240			32		LHO240D*BN3HC
SGF-H330x*	330			50		LHO330D*BN3HC
SGF-H500x*	500			50		LHO500D*BN3HC
SGF-H660x*	660			50		LHO660D*BN3HC

問：液壓油過濾器的分類有哪些？

答：吸油過濾器，回油過濾器，壓力管路過濾器，雙筒回油過濾器，磁性過濾器，液壓空氣濾清器

問：液壓油過濾器的作用是什么?

答：液壓油過濾器主要用在液壓系統中，用于濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。

問：液壓油過濾器濾芯可以清洗嗎？

答：1.如果液壓油過濾材料是由金屬網或銅網制成，可以在煤油中浸泡一段時間，然后通過風吹干凈堵塞的污漬。

2.如果液壓油過濾材料是玻璃纖維或?yàn)V紙，就不能清洗，清洗也不能起到作用，在這種情況下，需要更換新的液壓油過濾器。

問：不同類別的液壓油過濾器應用在哪些地方？

答：1.安裝在液壓泵的吸油管道上，這種安裝方式要求過濾器有較大通油能力和較小的阻力，所以一般采用過濾精度較低的粗過濾器，其目的是保護液壓泵。
2.過濾器安裝在回油管道上，這種安裝方式可經常地清除油液中的雜質。為防備過濾器堵塞時，油液仍然能順利流回油箱，應并聯一個安全閥。由于回油管壓力低，可用強度較低的過濾器。
3.安裝在液壓泵的輸油管道上，這種安裝方式可保護除液壓泵和溢流閥以外的其他元件。一般采用精過濾器。由于過濾器在高壓下工作，濾芯和殼體應能承受系統的工作壓力與沖擊壓力。為了防止過濾器堵塞時引起泵過載或使濾芯損壞，可在壓力油路上設置一堵塞指示裝置或并聯一安全閥。
4.安裝在重要元件之前，在重要元件的前面，根據需要可安裝單獨的精過濾器，以保證這些元件正常的工作。
